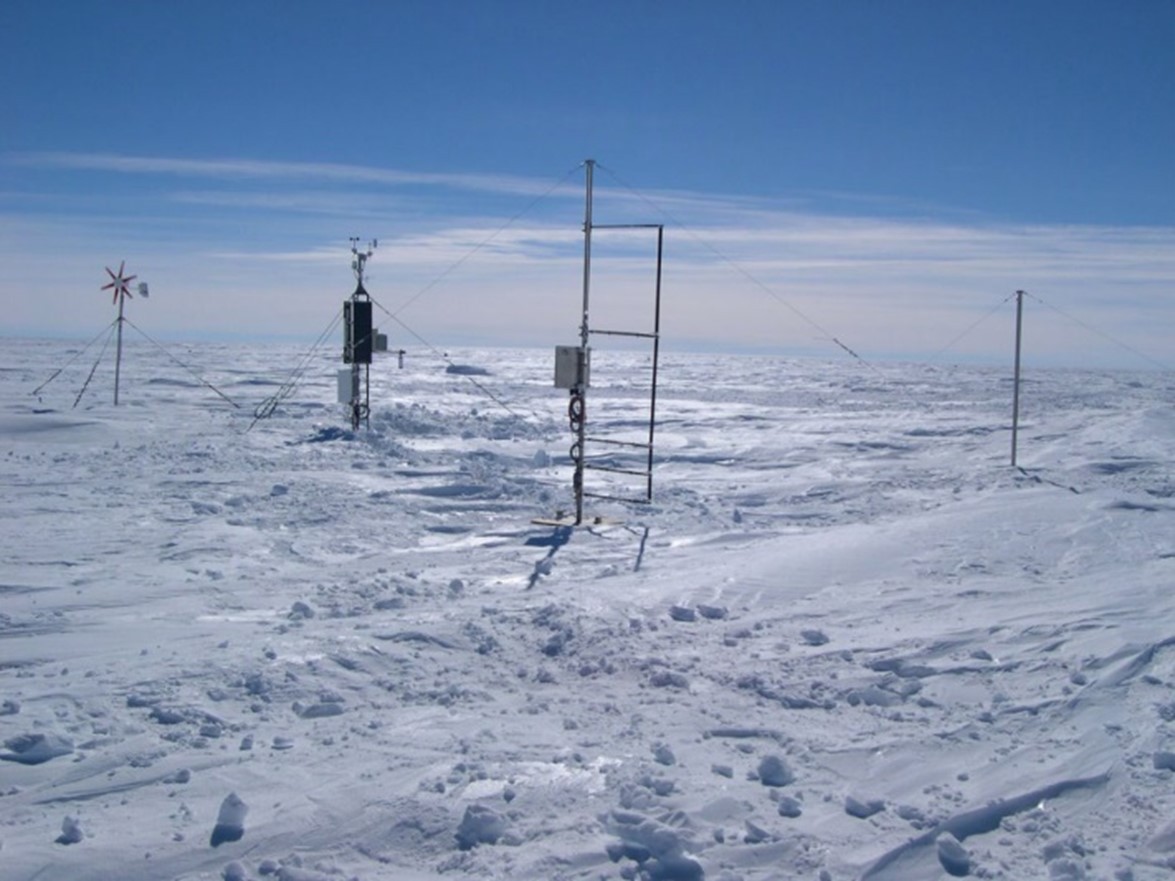

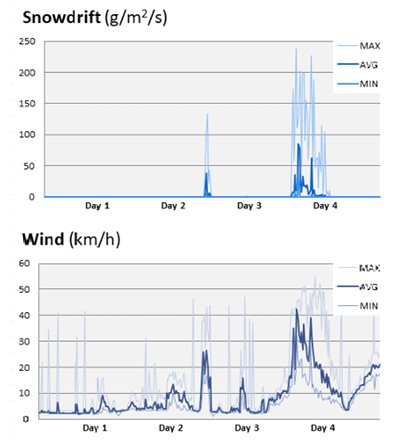

用途：FlowCapt FC4風吹雪傳感器是一個密封并且低功耗沒有其它移動部件的傳感器，結合風速計和雪粒子計數來確定風吹雪的強度和速度，由3個聲壓感應部件，1個電子處理器（里面是集成好了的電路板和處理器）及相關線纜和數據線組成。風吹雪粒子的通量及摩擦風速，能夠以15秒/次的頻率隊風吹雪進行監測。它采用力學-聲學耦合原理進行測量。當風吹雪粒子吹打在聲壓感應部件上時，會產生聲壓，聲壓信號被電子處理器所采集，然后電子處理器會對聲壓信號進行放大、濾波、線性化以及數字化，被數字化的信號傳輸?shù)接脩敉饨拥臄?shù)據采集器上，傳輸方式可為模擬電壓輸出，SDI-12通信，TTL通信，RS - 232通信，RS - 485通信，同樣，摩擦風速的測量也是如此：風與聲壓感應件之間會產生摩擦力，被電子處理器采集，然后轉化為數字信號輸出。典型應用包括雪堆/吹雪監測、質量通量和風速測量、雪崩的風險評估、酷寒的氣候監測、氣象和科學應用、工業監控中的應用。
特點：
免維護且特殊設計和構造，以抵抗極端風速、溫度、霜凍、陽光和磨蝕；
輕量化、耐腐蝕、耐紫外線/臭氧、不堵塞。耐沖擊、耐振動、耐雷擊、耐灰燼、耐100%濕度，甚至可短暫浸水。工作溫度范圍為?40 °C 至 80 °C（擴展范圍為?50 °C 至 100 °C）；
開箱即用或完全可配置以適應任何應用；
- 可以通過非常長的電纜（典型可達150米）實現傳感器連接，具有極高的信息抗干擾能力，并且功耗極低
技術參數：
FlowCapt FC4 風吹雪通量傳感器 | ||
測量表面 | 32 × 920 mm 圓筒形管 |  |
電壓輸入 | 6至30V DC（通過 SDI-12 供電時為 9.6V至16V DC） | |
電壓輸出 | 連續模擬電壓或脈沖模擬電壓，用戶可選擇 +0 至 +2.5V 或 +0 至 +5V。脈沖閾值、積分器超時和持續時間也可由用戶選擇。連續模擬電壓會持續輸出，因此可在任何時間讀取輸出電壓。 | |
風速比例 | 靈敏度 @ 電壓范圍 +2.5V（10mV/(km/h)），即 +2.5V 對應 250 km/h 靈敏度 @ 電壓范圍 +5V(20 mV/(km/h))，即 +5V 對應 250 km/h | |
粒子通量比例 | 靈敏度 @ 電壓范圍 +2.5V：[10 mV/(g/m2/s)]，即 +2.5V 對應 250 g/m2/s 靈敏度 @ 電壓范圍 +5V：[20 mV/(g/m2/s)]，即 +5V 對應 250 g/m2/s | |
電流 | 1mA(測量) | |
測量精度 | 通量：對于在傳感器測量表面均勻分布的給定控制通量（例如具有給定形狀輪廓、密度、楊氏模量、下落速度和入射角的顆粒），傳感器的響應變化為±5%，兩個傳感器之間的變異性低于±10%。 風速：在層流穩定條件下，且無外部寄生湍流或低頻噪聲時，風速精度為±15%。 | |
輸出接口 | 模擬輸出脈沖和連續電壓（0-2.5V或者0-5V） SDI12(1.3V) Serial 3V3 TTL Modbus RTU (RS485)（選配MODBUS轉換器） | |
工作環境 | -40 至 80°C; 0 至 100 % 相對濕度 | |

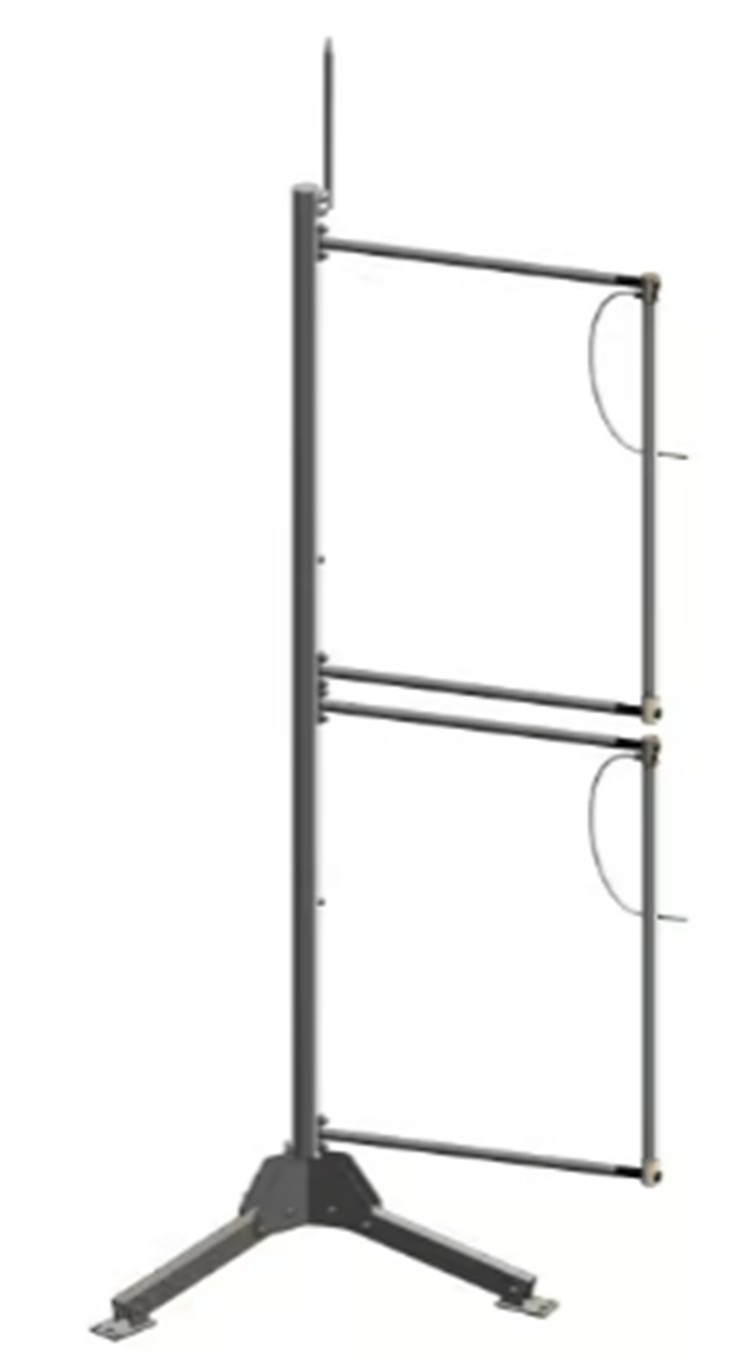

尺寸 | 傳感器單獨：1040 mm × 32 mm 帶有安裝套件：1040 mm × 874 mm × 40 mm | |
傳感器重量 | 1kg不含安裝套件,5kg含安裝套件 | |
電纜 | 5m八芯信號線，長度可供定制,最長可延長150m; IP67級防護 | |
